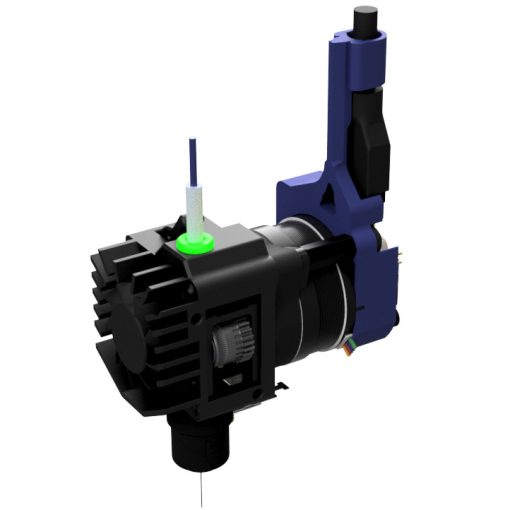

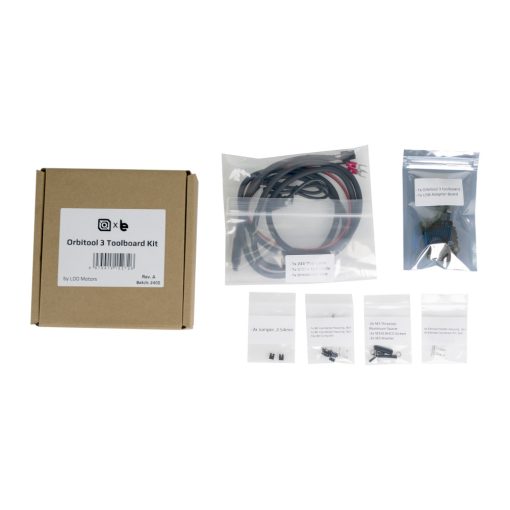

Orbitool Toolboard Kit (SO3)
Raktáron 3 db

Smart Orbiter 3 extruderhez tervezett Toolheadboard. Funkcinalitásban és formában is illeszkedik a Smart Orbiter extruderhez. Aktív vedelemmel rendelkezik a varázsfüst megszökése ellen, lényegessen biztonságosabb a konkurens Toolhead boardoknál.

Tualjdonságok:

  • STM32F042 mikrokontroller, 48 MHz
  • USB kommunikáció Raspberry Pi-vel
  • Integrált LIS2DW12 gyorsulásérzékelő
  • TMC2209 léptetőmotor vezérlő
  • Közvetlen csatlakozás az Orbiter filament szenzorhoz
  • PWM vezérelt ventilátor kimenetek
  • DC-DC-Converter-alapú hotend ventilátor meghajtó, 12V/24V
  • Hőmérsékletérzékelő bemenet: NTC vagy PT1000
  • Probe bemenet
  • X EndStop érzékelő bemenet
  • RGB LED kimenet
  • Integrált hőmérséklet érzékelő
  • Hatékony hőkezelési rendszer

Biztonsági funkciók:

  • Rövidzárlat védett Hot-end kimenet
  • Rövidzárlat védett ventilátor-meghajtó kimenetek
  • Aktív védelmi áramkör a fordított tápfeszültség csatlakozás ellen
  • Védelem a GND tápellátás elvesztése ellen
  • A bemenetek zárlat ellen védettek +24V tápfeszültségig
  • Az USB adatvonalak rövidzárlat ellen védettek GND és +24V felé
  • RGB LED tápegység érintkezője GND rövidzárlat ellen védett
  • EMI interferencia és ESD védelem
  • A fűtőelem hőkifutás elleni védelem rövidzárlat esetén, a fűtőelem és az érzékelő termisztor vezetékei között

GitHub: github.com/RobertLorincz/Orbiter-Toolboards

Manual: github.com/RobertLorincz/Orbiter O3 Toolboard/Documentation

21 990 Ft
