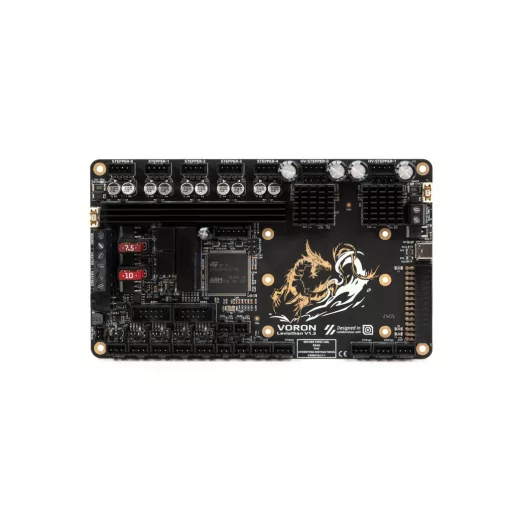

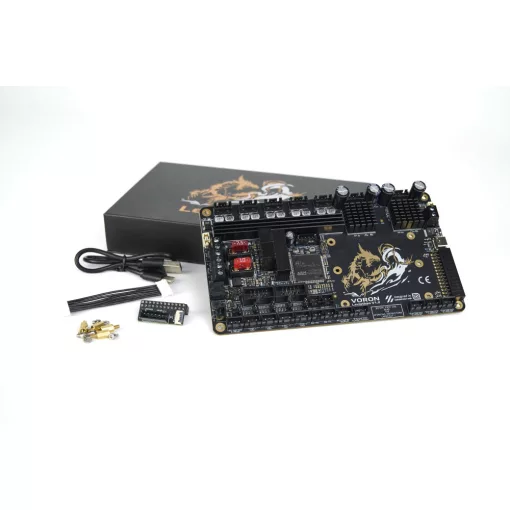

Leviathan Board - LDO x Voron
Raktáron 6 db

Kimondottan Voron nyomtatókhoz tervezett alaplap. Sallangoktól mentes, de minden "szükséges" extrát tartalmaz:



  • Klipper firmware
  • STM32F446 MCU
  • 1x Vin 24V tápegység (polaritás és túlfeszültség védett)
  • 1x Vin 24-48V TMC5160 táp (polaritás és túlfeszültség védett)
  • 5x TMC2209 driver (24V)
  • 2x TMC5160 driver (24-48V)
  • 4x termisztor bemenet
  • 4x ventilátor kimenet (tacho jel támogatással, 5/24V jumperekkel)
  • 1x probe bemenet (5/24V jumperen keresztül)
  • 1x filament szenzor bemenet (5V toleráns)
  • 1x Neopixel kimenet
  • 3x endstop bemenet
  • 1x Hotend fűtőteljesítmény (max. 180 W, 7,5 A)
  • 1x fűtőágyas fűtőteljesítmény (max. 240 W, 10 A)
  • 1x szabályozható LED-szalagos kimenet (350 mA állandó áramforrás)
  • 1x EXP1 port
  • 1x EXP2 port
  • 1x bővítőport (4x ADC, 1xUART, 1xSPI vagy 1xCAN, 10GPIO, 3.3V@0.5A, 5V0.5A, 24V@0.5A)
  • 1x STM32 programozói interfész
  • 1x USB-C interfész
  • 1x CAN busz interfész (MicroFit 3.0 csatlakozó)
  • 1x RPi tápegység (5 tűs JST-XH csatlakozó UART támogatással)
  • Rögzítő furatok az RPi Zero 2W és RPi3/4 készülékekhez
  • Jobb léptető-meghajtó hűtés
  • Méretek: 170x100mm, Rögzítési furatok: 160x90mm



Telepítési útmutató:
www.ldomotion.com/p/guide/VORON-Leviathan-V12

GitHub repo minden szükséges információval:
github.com/MotorDynamicsLab/Leviathan




"Miért másik board?


Volt idő, amikor a piacon kapható vezérlőlapok vagy megbízhatatlanok, vagy túlságosan bonyolultak voltak. Ez adta Voronnak az ötletet, hogy hozzon létre saját controller boardot.
A cél az volt, hogy csak azokat a valóban lényeges funkciókat valósítsa meg, amelyekre egy Voron nyomtatónak szüksége van (talán a végén kiderült, hogy kicsit többet).
Gyorsan világossá vált, hogy nem mindenki tud maga építeni ilyen alaplapot. Így olyan partnert kerestek, aki ezt a feladatot el tudja vállalni és a piacon is kínálni tudja. Így jött létre az együttműködés az LDO-val.
Az LDO-nak ez jól illeszkedik a portfóliójába a meglévő készletekhez.
Így mindkét fél számára szabad volt az út.
Így született meg a Leviathan projekt.


Tisztelettel

JNP"
