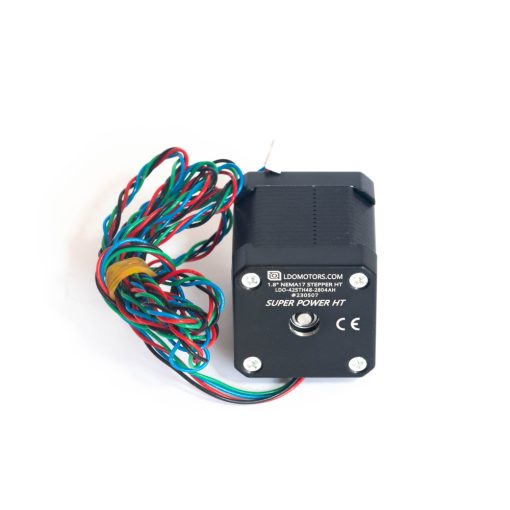

Az LDO Super Power sorozatának a tagja a 42STH48-2804AH nagy nyomatékú, magas hőmérséklet osztályú (HT) léptetőmotor. Ez a nagy teljesítményű motor kiváló hatékonyságot és pontosságot kínál kompakt kivitelben.
- NEMA 17
- Fázisszám: 2
- Lépésszög: 1,8°±5%
- 200 lépés/fordulat.
- Névleges feszültség: DC 1,4V / fázis
- Névleges áramerősség: DC 2,8A / fázis
- Fázisellenállás: 0,7x(1±20%) Ω
- Fázisinduktancia: 0,6(1±20%) mH
- Tartónyomaték: 4,2 Kgf-cm (420 mN-m)
- Detent nyomaték: 25 mN-cm REF
- Forgásirány: A-AB-B óramutató járásával megegyező (CW)
- Szigetelési ellenállás: 100 MΩ (DC 500V)
- HI-POT teszt: AC 600V / 1mA / 1S
- Szigetelési osztály: H osztály (180°C)
- Rotor tehetetlenség: 84,5 g-cm² REF
- Súly: 350g
- Motor magassága: 48mm
- 24mm hosszú "D" tengely (5mm átmérő)
Adatlap:
HT-LDO-42STH48-2804AH-RevA.pdf
